200TPH石灰石生產線破碎機設備配置價格和工藝流程設計方案

所屬分類：行業動態發布時間：2020-03-24本文作者：恒源礦山設備本文來源：m.bevjemb.cn 點擊量：次 字體：【大中小】

200TPH石灰石生產線破碎機設備配置價格和工藝設計方案

一．破碎設備選型說明：
1.顎破選型：
采用PE800*1060作為頭破，最大進料粒度可達640mm，經過頭破的破碎之后，可以將物料的粒度基本控制在130mm以內，為二破做好準備工作。
顎破選擇PE800*1060的目的，是為了確保200TPH的產能要求，同時也能增大進料粒度的范圍。PE800*1060機型的價格，比PE750*1060的價格略微有所增加，因此非常適合于石灰石生產線200TPH的產能配置。

2.反擊破選型：
由于原料為石灰?guī)r，用途主要為攪拌站，設備的選型需要考慮經濟型。采用PF1214反擊式破碎機可以獲得良好的石料粒型，同時也可以獲得一定比例的機制砂。
該項目中，我司選配了三腔反擊式破碎機PF1214，兩臺并聯可以實現每小時200~230噸的生產能力，去除一部分0~5mm機制砂后，石料產能能夠確保200TPH的生產能力。
常規配置中，二級破碎機也可以采用1臺PF1315反擊破。但是，單臺PF1315反擊破的產能通常難以達到200TPH的要求。另外，PF1315反擊破的反擊腔型較大，出料粒度范圍略遜于反擊破PF1214。因此，我司在200TPH石灰?guī)r生產線中，通常配置2臺三腔反擊破PF1214，運行效能最為優異。

3.振動篩選型：
遵從基本配置原則，選擇1臺4YKA2160型號，單機完成篩分作業任務。
YKA振動篩是我司研發設計的最新型振動篩，不僅具備K型振動篩可靠性高的特點，還具備A型振動篩維護便捷、快速的特征，在實際應用中獲得了用戶（設備維護人員）的高度好評。

4.制砂系統方案：
本方案設計中，按照4種出料進行了設計。用戶可以根據實際市場需求，將4種出料的粒度范圍任意調整（更換不同篩網規格即可）；
對于需求量不高的部分，可以通過皮帶輸送機，直接輸送到制砂系統。

二、200TPH石灰?guī)r生產線設備清單及報價：

序號	設備名稱	型號	數量	功率	外形尺寸	重量	單價	合計
			(臺)	(kw)	(M)	(T)	(元)	(元)
1	振動喂料機	ZSW490*110	1	15	4.952.42.15	5.32	75000	75000
2	顎式破碎機	PE800*1060	1	110	2.452.472.84	28	350000	350000
3	反擊式破碎機	PF1214_v	2	2*132	2.692.662.89	2*18.5	255000	510000
4	圓振動篩	4YA2160	1	30	7.152.672.65	2*11.8	180000	180000
5	皮帶輸送機	B500*15	1	5.5	15	/	/	26052
		B800*26	1	18.5	26	/	/	62259
		B800*15	1	7.5	15	/	/	35919
		B800*24	1	18.5	24	/	/	57470
		B650*10	1	4	10	/	/	20839
		B500*18	4	4*5.5	4*18	/	/	125049
6	非標鋼結構件	混凝土基礎，非標鋼結構件約13.5噸					8500	114750
7	控制柜	啟動柜、控制柜					52500	52500
合計：								1609838

注：以上價格只是一個參考，廠家會根據原材料市場的行情調整機器價格，因此會有上下幅度的變化和調整，望諒解！

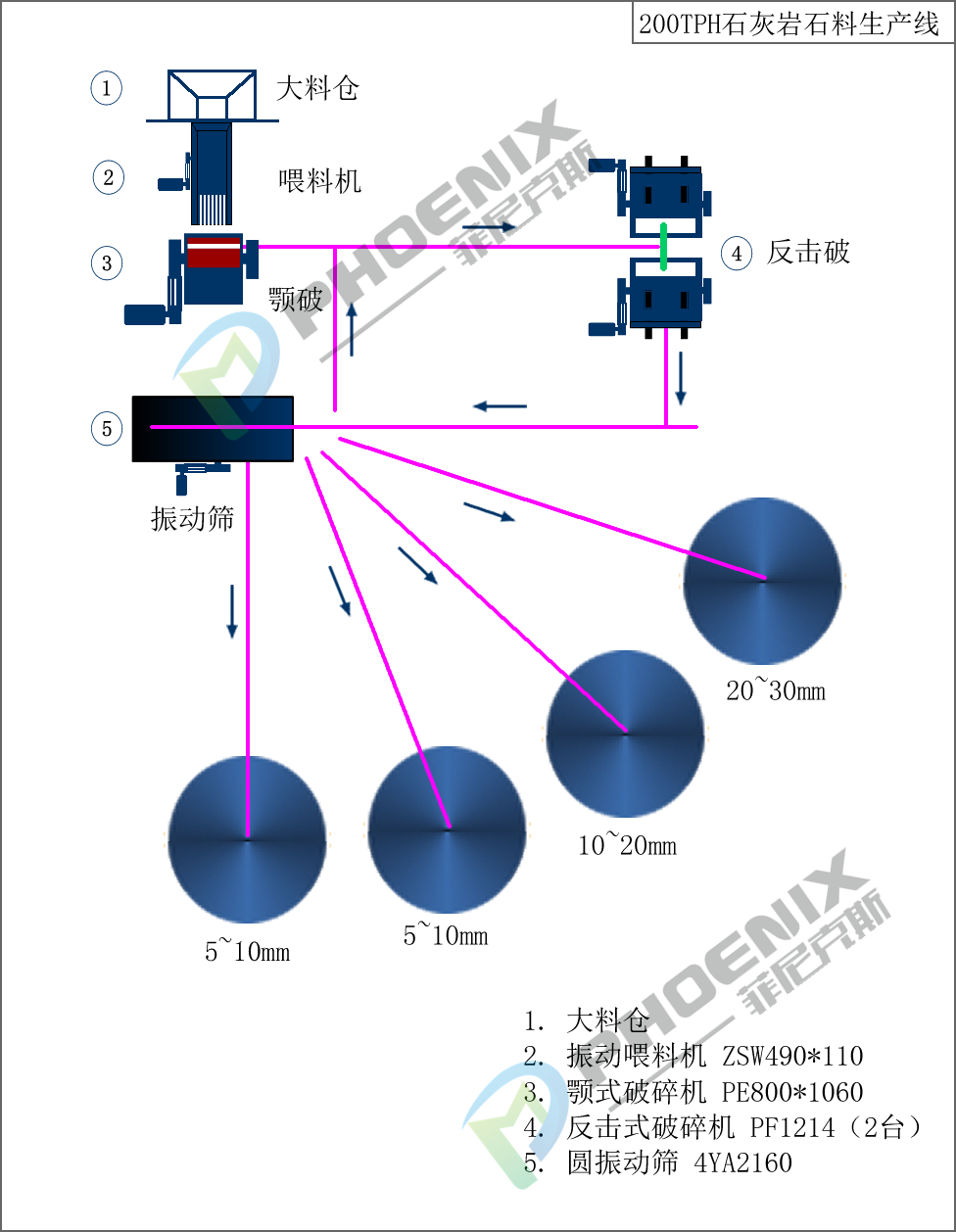

三、200TPH石灰石生產線工藝流程圖：

以上就是破碎機生產廠家給出的時產200噸石灰?guī)r破碎生產線的詳細設備配置選型及生產線流程設計方案，如果對本文有任何疑問，可以打電話咨詢。上海恒源是一家具有20多年生產經驗的破碎機設備廠家，所生產的碎石設備、制砂機設備遠銷國內外，獲得了用戶的一致好評，我司在全國各地都設有銷售分公司，如果想知道破碎機價格，可以電話或郵件咨詢我們。
