CF反擊破和普通反擊式破碎機兩種機型的區別是什么？

所屬分類：破碎機發布時間：2019-12-18本文作者：恒源礦山設備本文來源：m.bevjemb.cn 點擊量：次 字體：【大中小】

作為應用廣泛的二破設備，反擊式破碎機一直是礦山機械的主要組成部分，因結構簡單、價格較低受到用戶的歡迎。當前國內市場上主流的反擊破產品有傳統的普通反擊破和我們公司的CF反擊破，兩者主要區別有以下12點：
1、啟蓋裝置
普通反擊破：絲桿啟蓋裝置，手動擰動螺母，費時費力。
CF反擊破：液壓起頂裝置，方便易損件的更換，維修保養更加便捷。

2、板錘區別

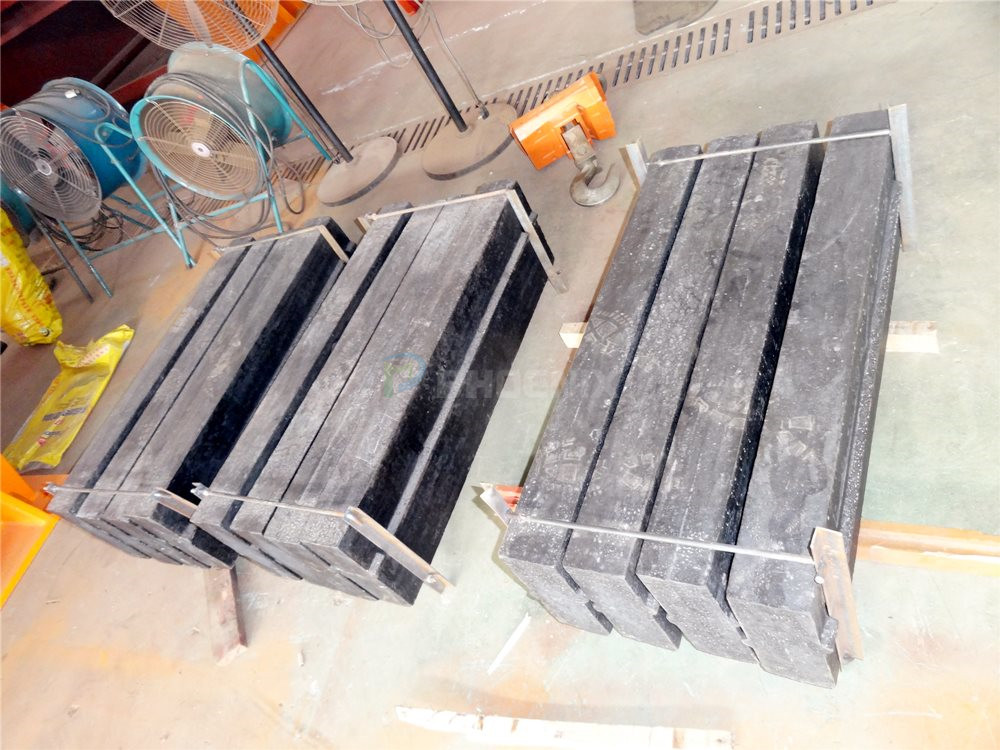

普通反擊破：老式直板形板錘

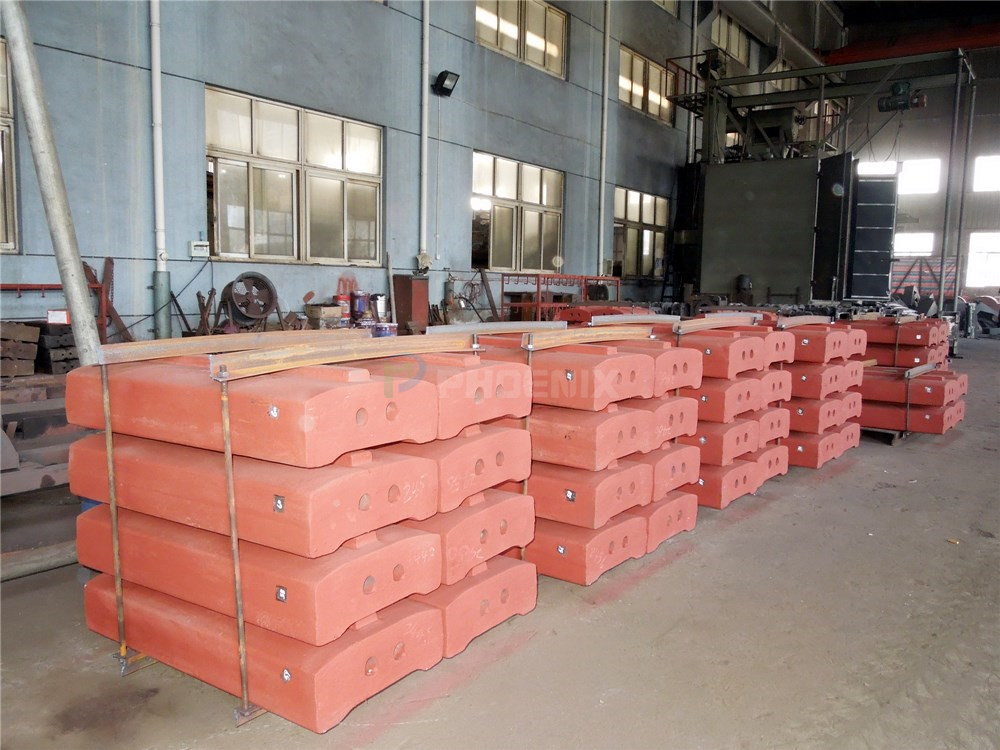

CF反擊破：“月牙式”圓弧形板錘
月牙形板錘更優，能保證物料垂直撞擊，撞擊力度大，破碎效率高；沖擊面也比直線型板錘要大，更耐用。

直板形板錘

圓弧形板錘

3、板錘固定方式
普通反擊破：壓板固定
CF反擊破：楔塊固定
工作中，在離心力作用下，楔塊固定方式能保證轉子速度越快，板錘固定越牢，而且工作可靠，拆換比較方便。這是板錘目前較好的一種固定方式，多數廠商一般采用這種固定方式。
一般月牙形板錘多采用楔塊固定方式；直板形板錘多采用壓塊固定方式。
板錘固定方式有3種：螺栓固定、壓板固定和楔塊固定。

4、轉子區別
普通反擊破：轉子較輕
CF反擊破：轉子更重

重型化的轉子設計，以及嚴格的檢測手段，保證高質量的轉子，使特制的重型轉子獲得更高的轉動慣量，沖擊力強，破碎效率高。
在相同裝機功率情況下，CF版的生產能力遠大于傳統反擊破。

5、反擊板結構型
普通反擊破：多采用折線形
CF反擊破：多采用圓弧形
折線形的反擊板結構簡單，但不能保證礦石獲得更有效的沖擊破碎。圓弧形的反擊板，比較常用的有漸開線形的，這種結構形式的特點是在反擊板的各點上，礦石都是以垂直的方向進行沖擊，因而破碎效率較高。

6、反擊板數量
普通反擊破：2個
CF反擊破：2或3個
CF版三腔反擊破增加了第三塊反擊板，生產的粒型更加小，更均勻，非常適合各種礦石的中碎和細碎作業。

7、腔數區別
普通反擊破：只有兩腔型
CF反擊破：兩腔、三腔型都有
破碎腔的數量與反擊板數量相對應，CF反擊破兩種腔型滿足了絕大多數粗、中、細碎作業的破碎要求。

8、出料口調整裝置
普通反擊破：手動調整
CF反擊破：液壓調整
采用液壓調整裝置的反擊破，簡單操作就可以使一、二級反擊板與轉子的間距變大或變小。

CF版第三級反擊板的調整
調整步驟（此為調小間距，若調大請反向操作）：
先松開調整墊片的固定螺釘，然后液壓缸動作，推動里面的彈簧，使反擊板與轉子的間距變小，將外面的墊片裝到里面，接著松開液壓缸，直至限位板卡著里面的墊片。

9、有無方鋼
普通反擊破：機架上有方鋼
CF反擊破：機架上無方鋼，簡化了設計結構。
方鋼是用來填補前邊護板之間的間隙，CF版反擊破中邊護板之間緊密相連，沒有間隙，無需方鋼。

10、有無鏈幕
三腔反擊破沒有，僅兩腔大進料口的CF反擊破有。
原因：兩腔CF版反擊破入料口比較大，而且兩個反擊架比較靠上，幾乎與入料口平行。鏈幕的作用是防止機器在碎礦過程中，礦石飛出來發生事故的保護措施。

11、機架上的軸承座
普通反擊破：多采用焊接
CF反擊破：整體鑄鋼結構，確保機器運行穩定性。

12、價格差別
傳統反擊破和CF版反擊破相比，同等大小型號，兩者相差20%，大一號的傳統反擊破與小一號CF版反擊破的價格大致相同。
