每小時800噸制砂生產線設備怎么配？?jī)r(jià)格多少？

所屬分類：制粉發布時間：2020-03-29本文作者：恒源礦山設備本文來源：m.bevjemb.cn 點擊量：次 字體：【大中小】

目前機制砂很火，砂石價格居高不下，有客戶咨詢每小時800噸制砂生產線設備怎么配置，并且價格是多少錢一套，針對以上問題，就給大家設計一下時產800噸制砂生產線工藝流程方案及制砂生產線價格。

一、800TPH制砂生產線設備配置清單及報價：

序號	設備名稱	型號	數量(臺)	功率	重量(T)	外形尺寸(M)	單價(萬元)	總價(萬元)
1	懸掛喂料機	GZD1007	4	421.1	0.88	2.181.251.1	3	12
2	振動篩	2YK3072	8	22x2	13.8	7.353.51.8	28	224
3	沖擊式制砂機	VSI-8500	4	42160	22	5.54.52.28	49	196
4	螺旋洗砂機	2XL915	4	4211	12.55	8.43.763.96	22	88
制砂生產線價格：伍佰貳拾萬元整								520

備注：
1、此價格為出廠價格，不含運費，含17%增值稅發票；
2、質量實行三包，期限為一年（易損件除外）；
3、付款方式：合同總額的30％作為預付款，提貨前付合同總金額的70%；
4、交貨周期：收到預付款后，60個工作日供方工廠交貨；
5、報價有效期：30天。

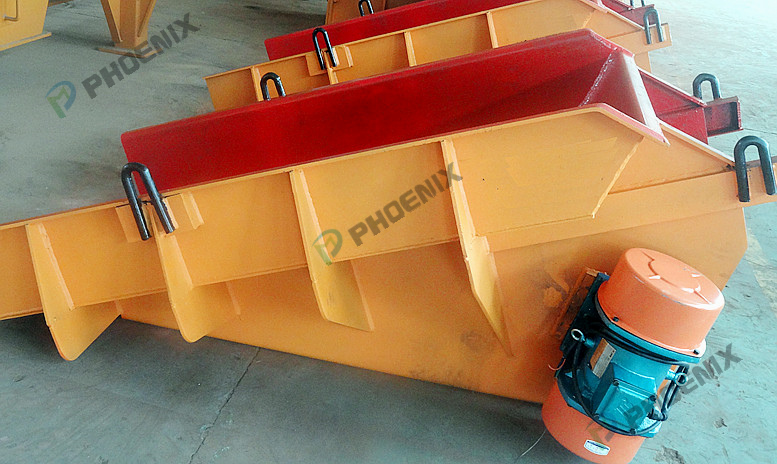

圖：GZD1007懸掛喂料機

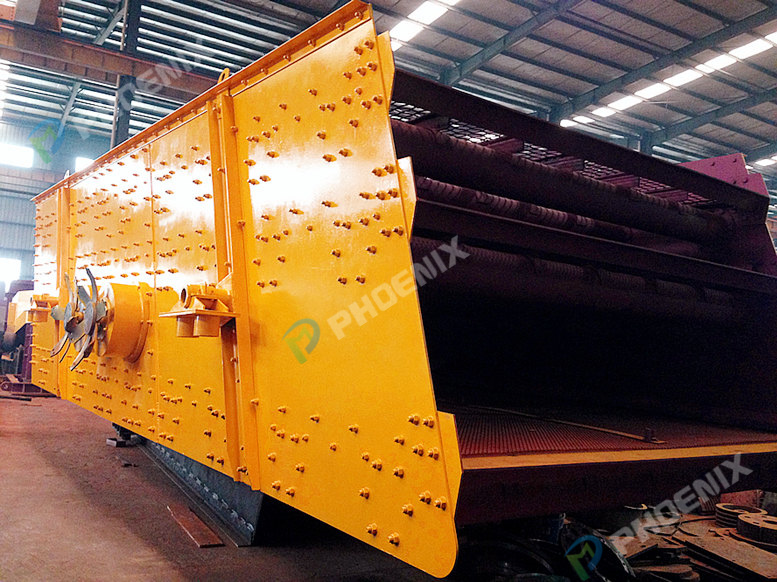

圖：2YK3072振動篩

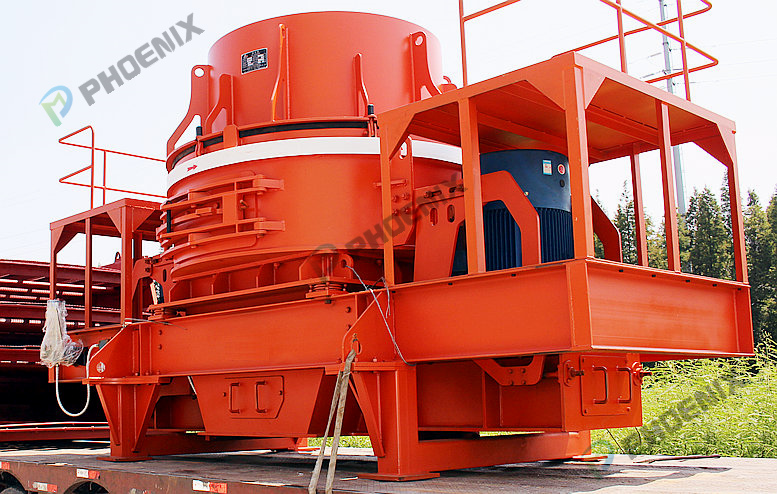

圖：VSI8500立軸沖擊式制砂機

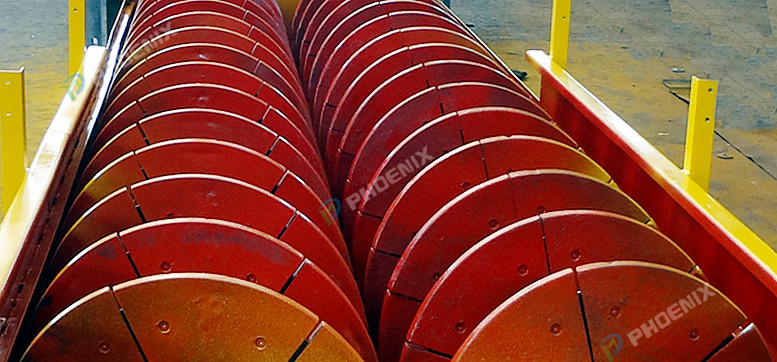

圖：2XL915雙螺旋洗砂機

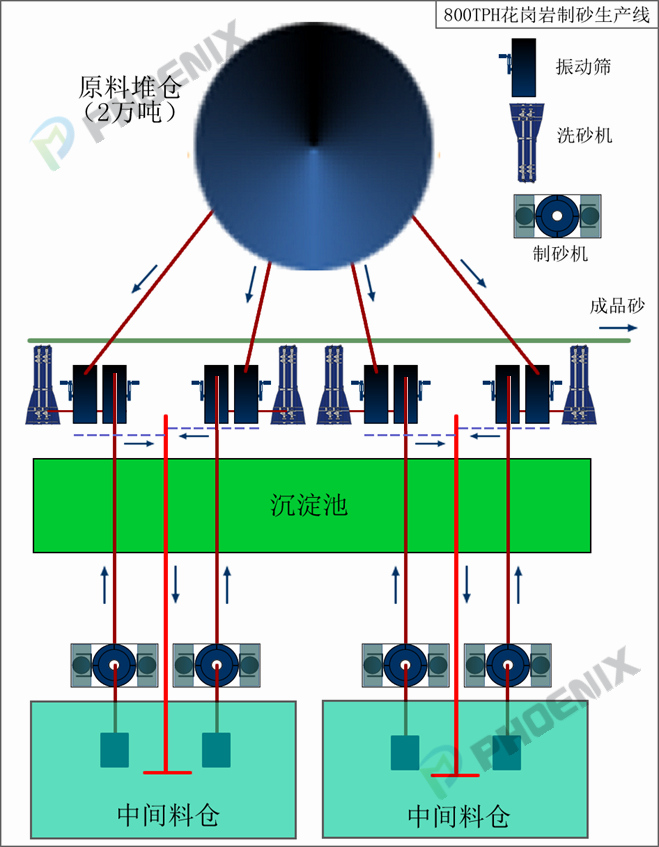

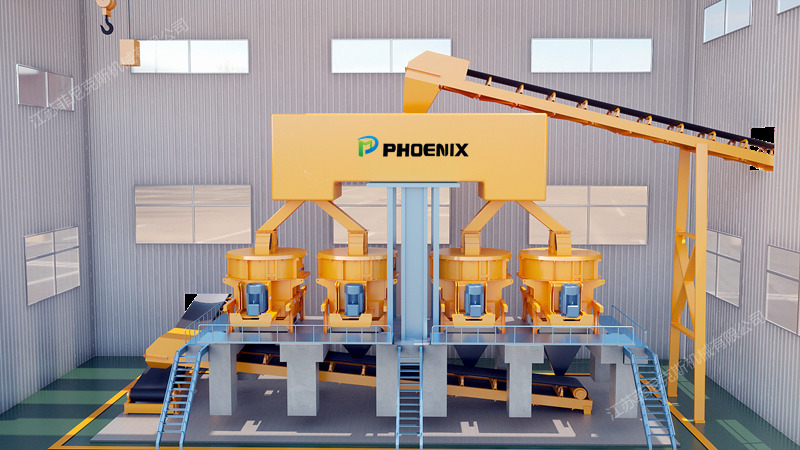

二、制砂生產線工藝流程布局圖：

三、制砂生產線項目信息及技術參數：
Ø 石料類型：花崗巖
Ø 原料粒度：0~7mm石粉（主要原料）、7~10mm瓜子片（部分原料）
Ø 產能要求：800噸/小時
Ø 粒型要求：多棱立方體顆粒、水洗
Ø 其它：1期完成200TPH制砂線，2期完成600TPH制砂線

四、制砂生產線工藝設計說明：
Ø 考慮到1期200TPH產能，2期600TPH產能，綜合分析后采用4條制砂線布局；
Ø 每條制砂生產線產能達到200TPH，合計達到800TPH的總產能要求；
Ø 原料以0~6mm石粉為主，部分6~10mm瓜子片。因此，制砂機主要以整型破碎為主，將原料整型破碎到4.75mm以下機制砂粒度范圍；

Ø 由于總產能達到800TPH，因此采用料堆倉的原料儲存模式（1.2萬立方米儲料量）。堆料倉下面，采用懸掛喂料機將物料輸送出來。該設計規避了倒料、喂料工序；

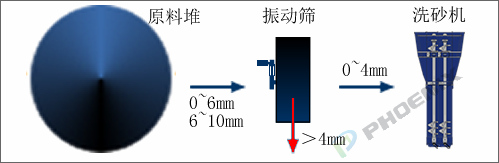

Ø 考慮到減少粉料損失，對原料先行篩分。0~4mm細料篩出后進入洗砂機，大于4mm粗料進入中間料倉，通過制砂機整型破碎獲得機制砂；

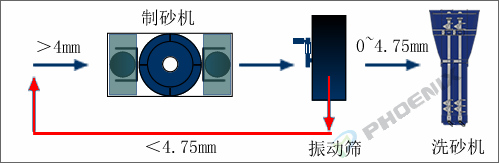

Ø 中間料倉下面安裝懸掛喂料機，定量向制砂機供料。制砂機整型破碎后篩分，0~4.75mm機制砂進入洗砂機清洗，大于4.75mm的篩上物，重新回到中間料倉循環破碎；

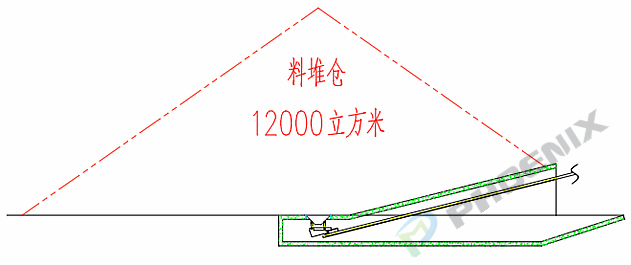

五、料堆倉結構：

Ø 原料可以通過1條、或者數條皮帶輸送機，輸送到“料堆倉”，料倉容量為1.2萬立方米，約2萬噸左右，可以滿足2~3天的運行需求；
Ø “料堆倉”下方設計了四個懸掛式喂料機，每臺喂料機的喂料量為200~300噸/小時，滿足生產線的運行需求；
Ø 采用該方案，可以避免物料的二次轉運，避免工程機械二次喂料工序，從而大幅度的降低生產線的運行成本；
Ø 如果當?shù)赜晁^多，需要考慮為料堆倉加蓋遮雨棚，避免原料濕粘造成制砂效率低下；

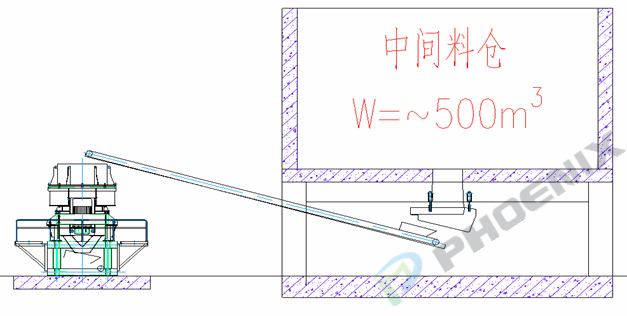

六、中間料倉：

Ø 每臺制砂機配置一個中間料倉，中間料倉出料量為500立方米，可以滿足制砂機2~3小時左右運行需求；
Ø 中間料倉能夠?yàn)橹粕皺C(jī)提供均勻穩定的喂料，確保制砂機運行在最高效率狀態，從而獲得最佳、最經濟的運行效果；
Ø 如果當?shù)赜晁^多，需要考慮為中間料倉加蓋遮雨棚，避免原料濕粘造成制砂效率低下；

七、簡約化設計：
Ø 我司方案設計簡約整潔，長皮帶輸送機11條，短皮帶輸送機8條；
Ø 合計19條輸送機，完成800TPH制砂機生產線布局，獲得高效運行效能；
Ø 詳細工藝設計，以及相關尺寸，請參閱附件圖紙。

八、其它：
本條800TPH制砂生產線項目流程設計，說明我司具有強大的技術保障能為客戶免費提供碎石制砂方案。我司作為專業的破碎制砂機、制砂設備生產廠家，具備大量的制砂項目經驗。本司研發設計的巴馬克立軸沖擊式制砂機，獲得了廣泛的實踐應用，效果優異獲得用戶高度贊譽。
我司不僅具有破碎機、制砂機、振動篩設備的制造能力，而且還具備鑄造能力、精細加工能力，我司鑄鐵件、耐磨件均為自制。目前恒源集團與同行業破碎機設備生產廠家均由不同程度的合作關系，比如行業內使用的“上海路橋”顎破、復合圓錐破、單缸圓錐破、振動篩，以及“山特維克”單缸圓錐破碎機等產品配件，部分配件均有我司生產并提供配套。本方案如有設計不足之處，還請行內技術專家批評指正。非常感謝！
