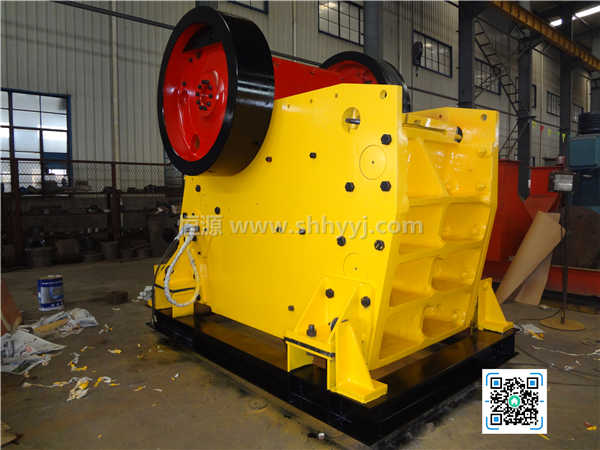

山碎牌PEW液壓顎破一體機詳解

　　山碎牌PEW系列顎式破碎機是上海恒源冶金設備有限公司引進國際最先進的破碎技術和研究成果，在傳統顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。

　　PEW系列顎式破碎機用于破碎所有、甚至最堅硬的巖石以及物料回收。山碎牌PEW系列破碎機采用創新的模塊化設計、無焊接機架結構，從而賦予其最大的抗疲勞強度、最佳的可靠性和多種安裝方式選項。

　　產品特點與技術優勢：

　　與傳統的顎式破碎機相比，山碎牌PEW系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料，先進的制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。

　　堅固的結構

　　機架分為焊接式和組裝式兩種：中小型規格采用焊接式，大型規格一用組裝式。

　　焊接式采用大弧度過渡圓角、低應力區焊接方式，大大降低了應力集中，保證了機架在各方向強度的均等，具有耐沖擊性、受力均勻、低故障率等特點。

　　組裝式采用先進的模塊化、無焊接框架結構設計，疲勞強度大，可靠性高沖擊載荷時因應力集中而導致設備的耐久性的縮短，從而延長了設備的使用壽命

　　優越的腔型設計

　　對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。

　　重型動顎總成經久耐用

　　重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體，保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更加穩定性。

　　動顎護板設計

　　動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。

　　整體軸承座

　　整體鑄鋼軸承座結構保證與機架完全配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

　　方便快捷的粒度調節

　　PE、PEX顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

　　通過液壓缸調整出料口，簡捷、安全、省時、省力

　　液壓缸安裝在機架內部，節省空間

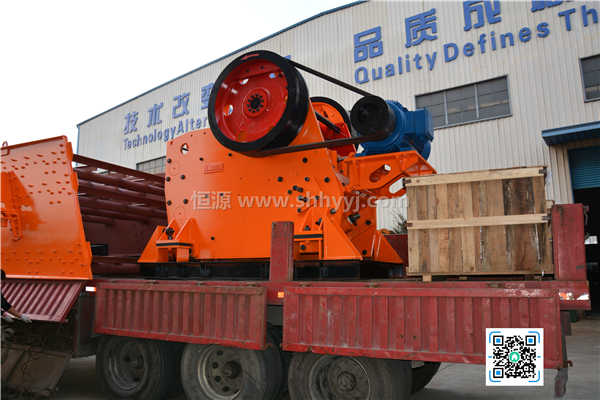

　　一體化電機安裝

　　電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

　　減震安裝設計

　　破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。
