時產100噸青石料生產線設備配置及工藝流程圖

所屬分類：生產線發布時間：2020-04-17本文作者：恒源礦山設備本文來源：m.bevjemb.cn 點擊量：次 字體：【大中小】

青石料生產線在砂石行業內很普遍，產量從幾十噸到幾百噸每小時都有，本文以時產100噸的青石料生產線為例講述其設備配置的選型及工藝流程。青石砂石骨料生產線可簡單地概括為破碎和篩分，本文中介紹的不包括后期的含泥廢水處理及砂石骨料儲存問題，由產量和巖石的特性我們設計的設備配置如下：

一、破碎、篩分設備選型說明：

1、給料設備的選擇

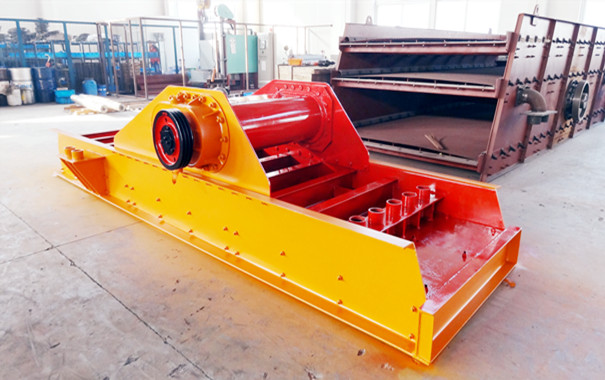

考慮的青石生產線的產量和硬度，喂料設備采用一臺ZSW380×96振動給料機，配備有11kw功率的電機，能把物料從貯料倉或其它貯料設備中均勻或定量的供給到粗破設備中去，此設備優點在于對物料輸送的連續性強、性能穩定、維修簡便，設備見下圖：

2、粗破設備的選擇

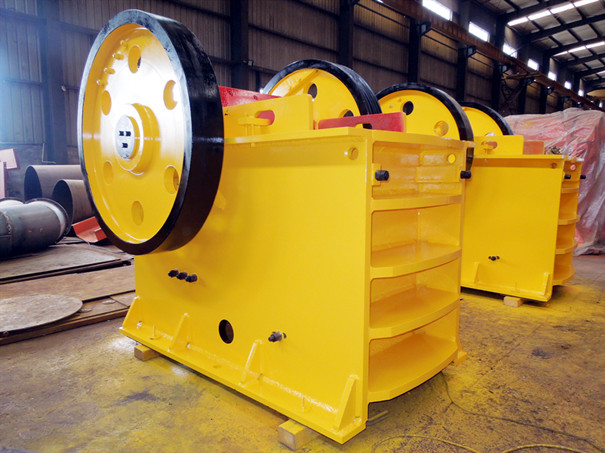

用于骨料生產的粗破設備一般為顎式破碎機，根據其生產能力不是很高的情況下，建議選用壹臺PE600×900顎式破碎機（簡稱69型顎破），配備55kw電機。其給料口尺寸為900mm、寬度為600mm，屬于小型顎式破碎機，優點是配置靈活、操作維護簡單，對處理青石、花崗巖、石灰?guī)r都有比較好的表現。69顎式破碎機見下圖：

3、中細破設備的選擇

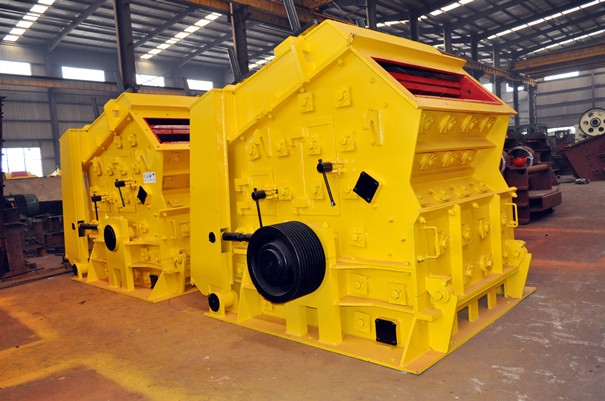

中細破設備一般有反擊式破碎機和圓錐破碎機可供選擇。根據此條生產線青石料的硬度不高和產量小的特性，建議采用一臺PF1214反擊式破碎機即可，電機采用132kw，其主要適宜破碎中低硬度指數不高的巖石，其優點在于結構簡單便于維護、破碎比大、性價比高，不足之處在于后期反擊板錘的更換頻率高，相對來說維護成本比較高，設備見下圖：

4、篩分設備的選擇

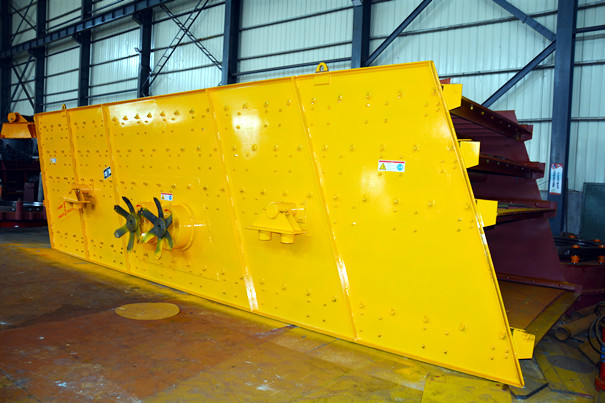

根據青石生產線出料分四種粒度要求，篩分設備建議采用一臺4YK振動篩。圓振動篩的優點是：篩分效率高、處理量大，適合大粒徑篩分、較大規模的生產使用，本臺振動篩配備有22kw電機。如果配置壓力噴水系統，可作為洗石設備，借助于水力沖洗，石子在篩面翻滾、振動，較容易洗去表面黏附的細泥。設備見下圖：

5、控制系統的配置
主機、皮帶輸送機總功率約390kw

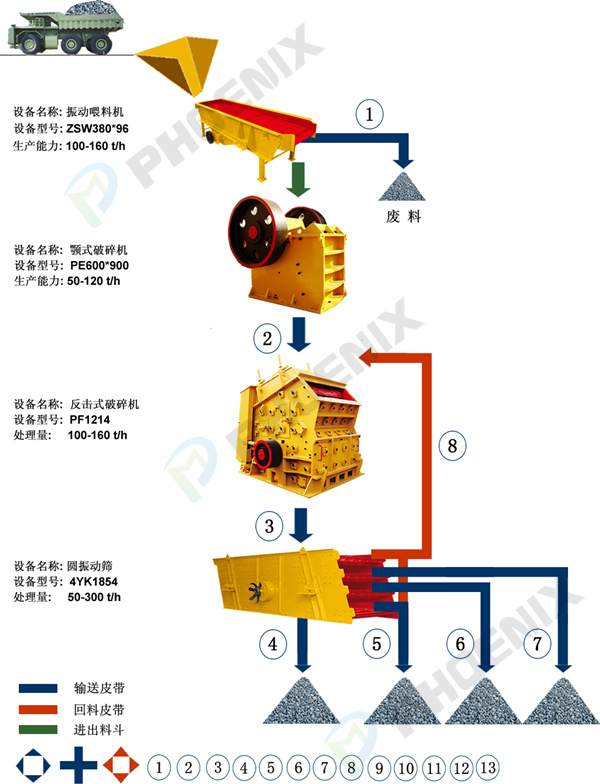

二、工藝流程設計圖：

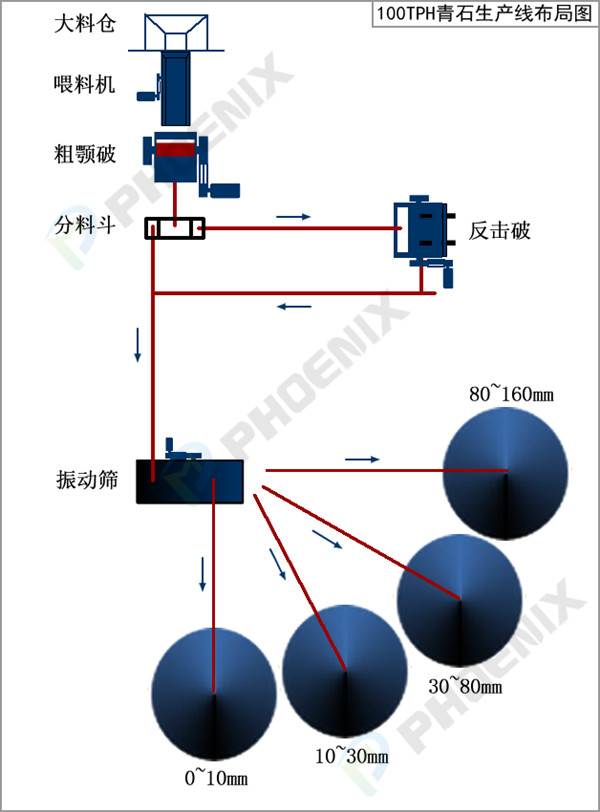

三、青石生產線工藝布局圖：

以上為廠家為客戶設計的時產100噸青石生產線破碎設備和篩分設備的選型，以及生產線的方案設計及布局圖，希望對大家有所幫助。如果您是從事這個砂石行業的，需要咨詢設備或者生產線相關的問題，可以撥打本司服務電話或網站留言。
