制砂機進料管襯的調整和更換步驟，附圖

所屬分類：設備維修發布時間：2019-12-07本文作者：恒源礦山設備本文來源：m.bevjemb.cn 點擊量：次 字體：【大中小】

制砂機在使用一段時間后，內部的配件磨損到一定程度需要更換，今天我們廠家就給您介紹一下制砂機進料管襯的調整和更換步驟：

一、使用進料管墊片進行調節，以便使進料管襯的頂端，布置在進入轉子的給料槽的末端，見下圖一。

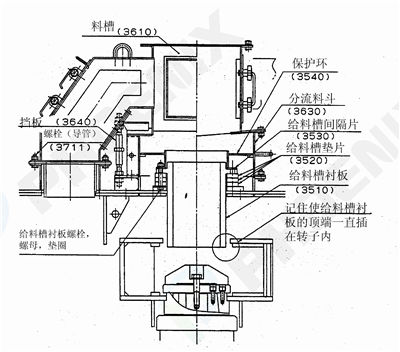

圖一制砂機內部結構圖

二、按照下列步驟進行進料管襯的調節/更換：

步驟1：取下十字頭旋鈕，然后擰松料斗安裝螺栓和導管安裝螺栓取下料斗/導管組件。

步驟2：取下保護套，然后擰松進料管襯安裝螺栓然后從螺栓取出進料管墊。然后同時取出進料管襯和進料管墊。（在4點布置3層墊片，總共12片），見圖二。

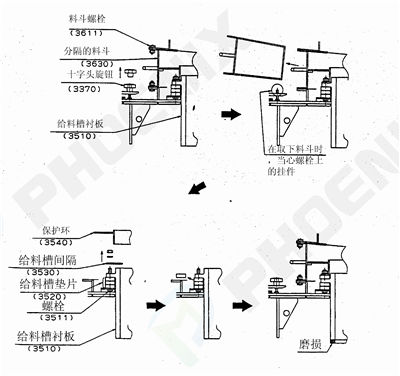

圖二更換過程圖解

步驟3：在進行調節時，將進料管墊片拉出，放在進料管襯的凸緣表面，安裝給進料管墊然后擰緊進料管襯安裝螺栓。放上保護套然后安裝導管和料斗組件。

作為進料管襯的水平調整和更換的指南，在日檢中注意進料管襯的頂端是否插入轉子，定期檢查進料管襯內部的標記，根據襯板磨損的標記進行水平調整或者更換成新的。（見圖三）

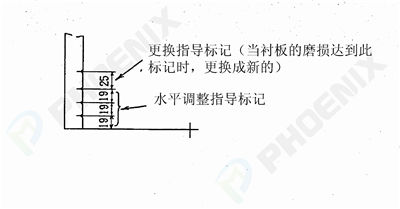

圖三更換標記調整

更換制砂機進料管襯時，要注意更換成新的后恢復原來的狀態。每當進料管襯已經磨損時，按照上述的步驟更換進料管襯并且調節進料管襯而不改變料斗的位置。進料管襯的調節最多采用3層墊片。在進料管襯進一步磨損后，更換成新的。更換新的進料管襯時，記住按照原樣安裝。

以上就是制砂機進料管襯更換方法步驟和注意事項，希望對您有所幫助。本技術文章原創首發于中國大型破碎機、制砂機生產廠家：上海恒源冶金設備有限公司，轉載請注明文章出處。
